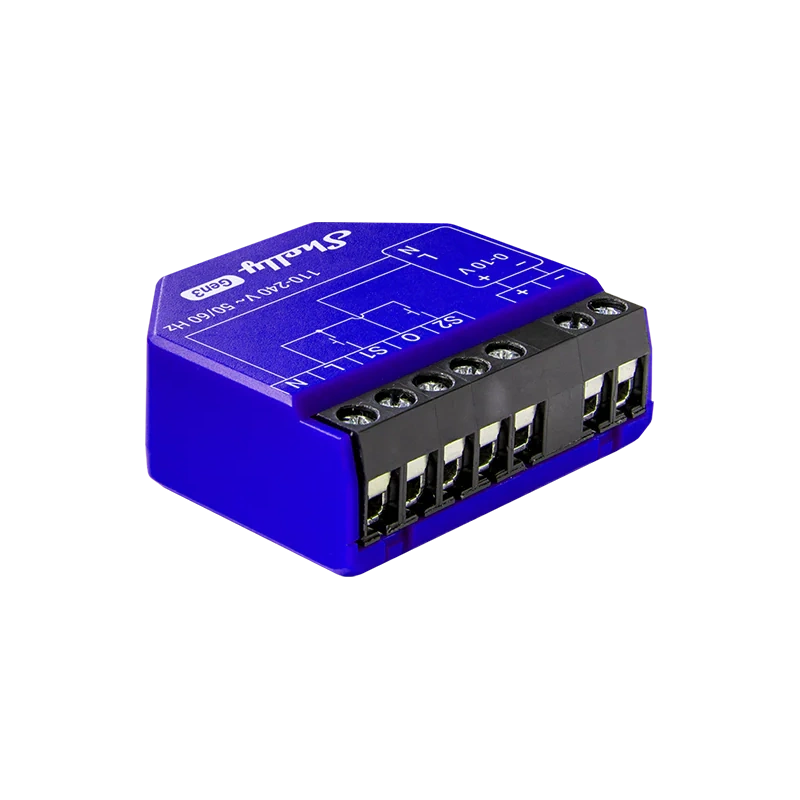

Shelly Dimmer 0/1-10V PM Gen3 Dimmer Module
Available from:
Domadoo.fr
Amazon.com
Amazon.de
Manufacturer:
Shelly.com
Install method:
USB to Serial
| GPIO # | Component |
|---|---|
| GPIO00 | None |
| GPIO01 | Button_in 1 |
| GPIO02 | None |
| GPIO03 | ADC Temp |
| GPIO04 | Relay 1 |
| GPIO05 | PWM 1 |
| GPIO09 | BL0492 Rx |
| GPIO10 | Serial Tx |
| GPIO12 | None |
| GPIO13 | None |
| GPIO14 | Button_in 2 |
| GPIO15 | None |
| GPIO16 | None |
| GPIO17 | None |
| GPIO18 | None |
| GPIO19 | None |
| GPIO20 | None |
| GPIO21 | None |
| GPIO22 | None |
| GPIO23 | None |
| GPIO24 | None |
| GPIO25 | None |
Configuration
{"NAME":"Shelly Dimmer 0/1-10V PM Gen3","GPIO":[0,128,0,4736,224,416,8161,3200,0,0,129,0,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":1}
